霍尼韦尔V4电动蝶阀限位调节步骤(一)

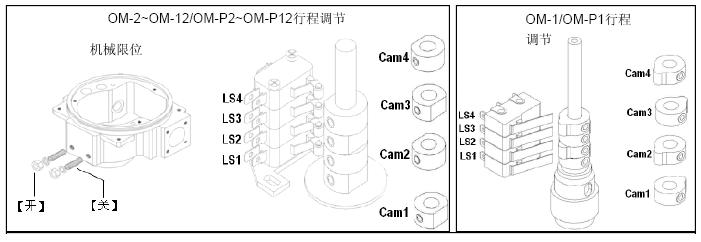

    霍尼韦尔HoneywellV4电动蝶阀具有调节型和开关型两种,这两种电动蝶阀的限位开关调整方法是不同的。首先介绍开关型电动蝶阀的限位调节步骤(如图所示):

    1、松脱止附螺栓(OM-1无机械限位)。

    2、把阀板全关,设定全关限位,调整CAM2和CAM4,可利用2.5mm六角形扳手调整(凸轮顶到限位开关,端子1、6间能测量到供应电压;DF间(OM-1为A、E端子)电阻为零)。

    3、旋紧全关止附螺栓,退一圈。

    4、把阀板打开,设定全看限位,调整CAM1和CAM3,可利用2.5mm六角形扳手调整(凸轮顶到限位开关,端子1、5间能测到供应电压,A、C间(OM-1为A、B端子)电阻为零)。

    旋紧全开止附螺栓,退一圈,调整完毕。

    调整注意事项:

    1、限位开关凸轮功能及调节方法说明:

        CAM1:功能是全开限位凸轮,调节方法:顺时针调节增加开启度数,直至全开;逆时针调节减少开启度数

        CAM2:功能是全关限位凸轮,调节方法:顺时针调节减少关闭度数;逆时针调节增加关闭度数,直至全关

        CAM3:功能是全开位置反馈,调节方法:与CAM1一起转动,出场设置87°

        CAM4:功能是全关位置反馈,调节方法:与CAM2一起转动,出厂设置3°

    2、电子限位的转角为0~90°,机械限位的转角为-2~92°

    3、电子限位优先于机械限位

    4、LS3、LS4跳脱时间须比LS1、LS2时间提早大约1S

    5、凸轮跟随轴的转动而转动,当凸轮触碰到微动开关时,设定为停止电动执行器运转。
