霍尼韦尔V4系列电动蝶阀限位调节步骤(二)

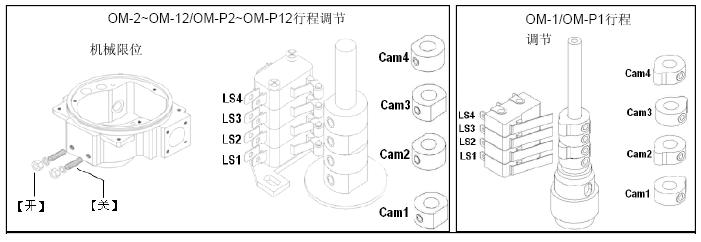

霍尼韦尔调节型电动蝶阀限位调节方法为:

1、松脱止附螺栓(OM-P1无机械限位装置)。

2、把阀板全关,设定全关限位,调整CAM2和CAM4,可利用2.5mm六角形扳手调整(凸轮顶到限位开关,LED红灯要亮,端子D、F间(OM-1为A、E)电阻为零)

3、旋紧全关止附螺栓,退一圈。

4、把阀板全开,设定全开限位,调整CAM1和CAM3,可利用2.5mm六角形扳手调整(凸轮顶到限位开关,LED绿灯要亮,端子A、C间(MO-1为A、B)电阻为零)

5、旋紧全开止附螺栓,退一圈,调整完毕。
