V4ABFW16-xxx-112电动调节蝶阀

V4系列对夹式蝶阀可以应用于楼宇及城市管网水系统中,可以实现调节或开关量控制,调节型执行器可接受多种控制信号,如4-20ma,1-5v或2-10v,通过拨动开关可以现场设定。



V4系列对夹式电动调节蝶阀PDF资料



V4系列电动蝶阀的特点
1.型号全(DN50-DN600 PN16)
2.开关控制或模拟量控制;
3.强制手动操作,无需离合机构;
4.位置自锁;
5.机械指针位置指示;
6.加热器预防冷凝,标准型号带有辅助开关;
7.IP67防护等级。

V4系列电动蝶阀的技术参数
阀门
口径:DN50-DN600(对夹式)
公称压力:PN16
介质温度:-10度-+90度
阀体:GG25(FOR DN50...DN150)
      GGF40(FOR DN200...DN600)
阀杆:SS416
阀板:镀镍球铁板GGG40
阀座:EPDM
介质类型:冷水或热水
管道连接标准:ISO7005-2

执行器
电源:AC220V,50/60HZ
行程:90度正负5度
控制(调节型)4-20ma,1-5v或0(2)-10v
反馈(调节型)4-20ma或2-10v
防护等级:IP67
环境温度:-30度to+65度
位置指示:指针连续位置指示
强制手动操作:无离合器设计
              涡轮蜗杆免现场润滑,自锁功能
加热器:15W 220V放冷凝
外壳材料:铝合金
外壳表面处理:粉末喷涂
过载保护:内置过热保护,125正负5度停机
          95度正负5度恢复

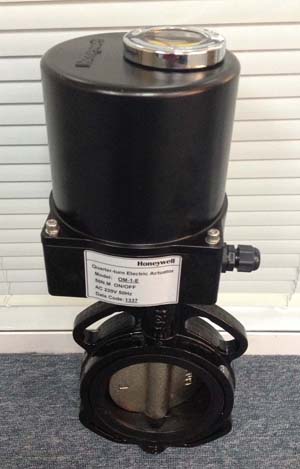

V4系列电动调节蝶阀图片及尺寸图





V4ABFW16-xxx-012电动蝶阀订货型号
口径	ON/OFF型号	执行器型号	Modulating型号	执行器型号	力矩(Nm)	时间(s/60Hz)	功率(Watts)	Kvs(m3/h)
DN50	V4ABFW16-050-012	OM-1	V4ABFW16-050-112	OM-P1	35	12	10	109
DN65	V4ABFW16-065-012	OM-1	V4ABFW16-065-112	OM-P1	35	12	10	177
DN80	V4ABFW16-080-012	OM-1	V4ABFW16-080-112	OM-P1	35	12	10	243
DN100	V4ABFW16-100-012	OM-1	V4ABFW16-100-112	OM-P1	35	12	10	483
DN125	V4ABFW16-125-012	OM-2	V4ABFW16-125-112	OM-P2	90	15	40	822
DN150	V4ABFW16-150-012	OM-2	V4ABFW16-150-112	OM-P2	90	15	40	1270
DN200	V4ABFW16-200-012	OM-3	V4ABFW16-200-112	OM-P3	150	22	40	2550
DN250	V4ABFW16-250-012	OM-4	V4ABFW16-250-112	OM-P4	400	16	120	4342
DN300	V4ABFW16-300-012	OM-4	V4ABFW16-300-112	OM-P4	400	16	120	6708
DN350	V4ABFW16-350-012	OM-7	V4ABFW16-350-112	OM-P7	1000	46	180	9793
DN400	V4ABFW16-400-012	OM-8	V4ABFW16-400-112	OM-P8	1500	46	220	13467
DN450	V4ABFW16-450-012	OM-9	V4ABFW16-450-112	OM-P9	2000	58	180	17836
DN500	V4ABFW16-500-012	OM-10	V4ABFW16-500-112	OM-P10	2500	58	220	22933
DN600	V4ABFW16-600-012	OM-12	V4ABFW16-600-112	OM-P12	3500	58	300	35431
