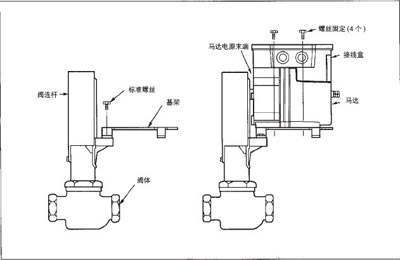

M7284A1004电动马达安装使用

M7284 和M7294 是一种2 至10VDC 或4 至20mA 输入的调节
马达,它可用于阀门或风门的正反比例作用。
M9184 和M9194 是一个电子Series90 的调节马达,它可用于阀
门或风门的正反比例作用。

M7284A1004电动马达特点
· 浸油式马达和链带齿轮保证其可靠性和长寿命

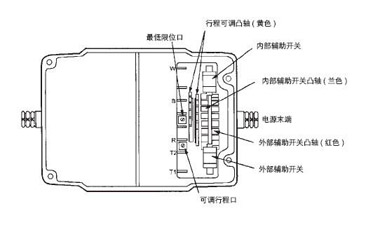

· 提供NGMA3 接线盒
· 内置24VAC 变压器给马达执行器工作电源,可选
· 现场90 ~ 160 可调行程。
· 90o 行程时间为30 秒,160o 行程时间60 秒,同时可选择其他时间。
· 具有阀门和风门连杆的配件,防爆外壳及辅助开关可选。
M7284A1004电动马达技术参数
控制方式: Series90 控制回路,135 欧姆Series90 比例控制,
同时使用500Ω 以内电阻进行高低限位控制。
马达旋转: 常闭,从马达的电源后尾看,顺时针转至底为关闭位置。
行程: 90o 或160o 固定行程,移动轴角度可改变行程,160o
可用于V5011 及V5013 阀的控制。
时间: 90o 行程为30 秒,160o 行程为1 分钟。
环境温度: 最高66℃,最低-40℃。
曲轴: 9.5mm2

M7284A1004电动马达型号及运行时间表

	时间		扭矩lb.in(Nm)
	90℃行程马达	160℃行程马达	正常扭矩	BREAKAWAYa最大扭矩
M9184	15sec 30sec	30sec 1min	75(8.5) 150(17.0)	150(17.00) 300(34.0)
M9194	2min	4min	300(34.0)	600(68.0)
M7284	30sec	60sec	150(17.0)	300(34.0)
M7294		2min	300(34.0)	600(68.0)
