霍尼韦尔电动执行器ML7425A8018-E接线及安装使用

霍尼韦尔电动执行器ML7425A8018-E接线及安装使用

ML7425A8018-E特点
1.无需连杆,安装简单快捷。
2.低能耗,免维护。
3.行程自适应模式。
4.终点限位开关。
5.弹簧复位功能。
6.手动开关。
7.0(2)-10vdc输入信号,2-10vdc位置反馈信号。
8.动作方向可选。
9.故障安全位置可选(控制信号缺失时)。
10.防腐设计。
ML7425A8018-E概述

ML7425A系列电动阀门执行器可为阀门提供调节型控制并且输出2...10vdc的位置反馈信号,它们可广泛用于加热,通风及空调系统。
ML7425A的弹簧复位功能可以在失电时保证阀门处于安全位置。

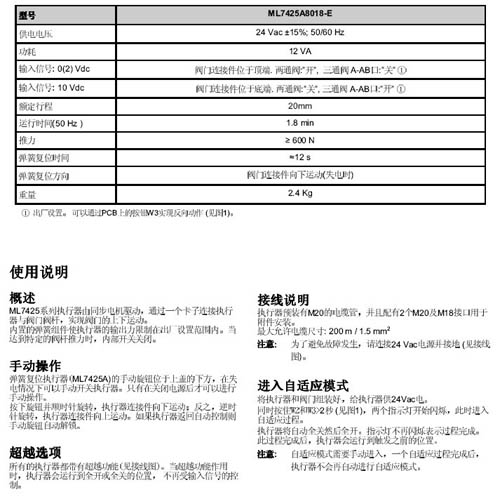

ML7425A8018-E技术参数
温度
工作环境温度  -10-+50度(5-95%RH)
贮藏环境温度  -40-+70度(5-95%RH)
工作介质温度  最高150度(使用高温组件时可达220度)
信号
输入信号  y=0-10vdc或2-10vdc
                 阻抗100
位置反馈信号 x=2-10vdc,最大输出1mA
材料
上盖 ABS-FR塑料
基座 强化塑料
支架 铸铝
ML7425A8018-E图片及尺寸图

ML7425A8018-E接线图

ML7425A8018-E安装说明
