V5329A1061 V5329A2077 V5329A2085三通调节阀

V5329A系列三通阀可与霍尼韦尔ML74系列阀门执行器相连,用于暖通空调系统的冷热水控制。



V5329A系列三通阀PDF资料



V5329A系列三通调节阀特点
1.硬密封阀座延长使用寿命;
2.无需配件,可与执行器快速连接;
3.低泄露率;
4.精确定位,保证温度控制。
5.在全行程中保持总流量恒定。

V5329A系列三通法兰线性阀门技术参数
动作方向:阀杆向上关闭通道A-AB
公称压力:PN16
阀门类型:三通混流
流体特性:等百分比,通道A-AB
          线性,通道B-AB

可调比:50:1
泄漏率:≤ 0.5%of KVS通道A-AB
        ≤ 1%of KVS  通道B-AB
额定行程:20mm
连接方式:法兰连接
阀体材质:灰铸铁
阀杆材料:不锈钢
阀芯材料:不锈钢
介质温度:2-120度(最高压力16bar)
          120-150度(最高压力14.4bar)
          150-170度(最高压力13.7bar)

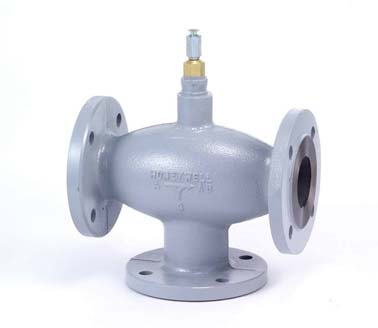

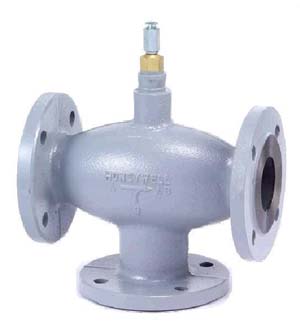

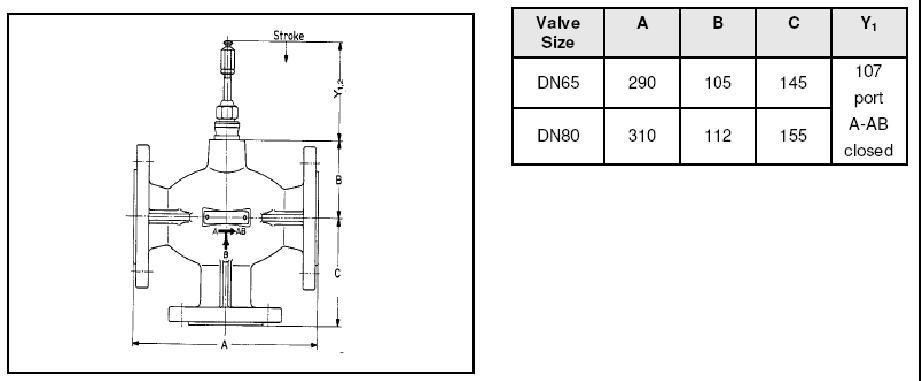

V5329A系列三通阀图片及尺寸图

V5329A法兰三通调节阀订货型号

阀门			执行器关断压力(KPa)			注
DN	Kvs	订货型号	ML6420A/ML6425A,B ML7420A/ML7425A,B	ML6421A ML7421A	ML6421B/ML7421B
15	2.5	V5329A1004	1000	-	-
15	4	V5329A1012	1000	-	-
20	6.3	V5329A1020	1000	-	-
25	10.0	V5329A1038	1000	-	-
32	16.0	V5329A1046	790	1000	-
40	25.0	V5329A1053	480	1000	-
50	40.0	V5329A1061	260	1000	-
65	63.0	V5329A2077	160	650	-	台湾产
80	100.0	V5329A2085	100	400	-	台湾产
