V5025A1118 V5025A1126 V5025A1134

V5025A系列二通阀可与霍尼韦尔ML74系列风门执行器相连,用于暖通空调系统的冷热水控制以及蒸汽控制。



V5025A系列二通阀PDF资料



V5025A系列二通阀的特点
1.低泄漏率
2.精确定位,保证温度控制
3.硬密封阀座延长使用寿命
4.无需配件,可与执行器快速连接
5.平衡式阀塞

V5025A系列二通阀技术参数
动作方向:  阀杆向下关闭
公称压力:PN25
流量特性:等百分比
可调比:50:1
额定行程:20MM(DN15-DN80)
          38MM (DN100-DN150)
连接方式:法兰(ISO7005-2)
阀体材料:球墨铸铁
阀杆材料:不锈钢
阀芯材料:不锈钢
介质温度:2-120度(最高压力25bar)
          120-160度(最高压力23bar)
          160-220度(最高压力20bar)

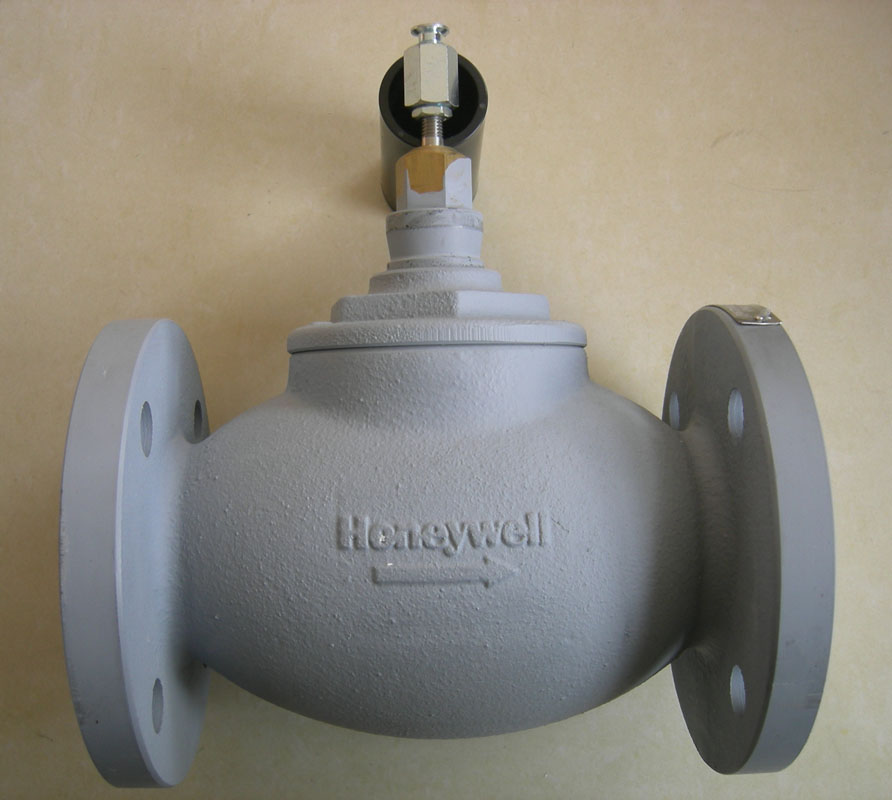

V5025A系列二通阀图片及尺寸图

V5025A二通调节阀(PN25)订货型号

阀门		执行器关断压力(kpa)
口径	型号	ML6420/ML6425/ML7420/ML7425	ML6421/ML7421
DN15	V5025A1019	2500	-
DN15	V5025A1027	2500	-
DN15	V5025A1035	2500	-
DN15	V5025A1043	2500	-
DN15	V5025A1050	2500	-
DN15	V5025A1068	2500	-
DN20	V5025A1076	2500	-
DN25	V5025A1084	2500	-
DN32	V5025A1092	2500	-
DN40	V5025A1100	2500	-
DN50	V5025A1118	2500	-
DN65	V5025A1126	2500	-
DN80	V5025A1134	2500	-
DN100	V5025A1142	-	2500
DN125	V5025A1159	-	2500
DN150	V5025A1167	-	2500
