ML7425A6016-E弹簧复位电动执行器

ML7425A6016-E为弹簧复位电动阀门执行器 ML7425A6016-E弹簧复位电动执行器特点 ·安装简单快捷 ·正向反向作用 ·无需单独连杆 ·终端推力限位开关 ·断电时阀杆下降 ·位置反馈信号 ·标准导管式接线连接 ·同步马达 ·无需调校 ·防腐设计 ·精确的阀门定位 ·免维护 ·低能耗 ·高关断压力 ·故障安全位置选择( 控制信号缺失时)   ML7425A6016-E弹簧复位电动执行器订货型号 型号 行程 (mm) 弹簧复位 (秒) 60HZ时间 (秒) ML7425A6016-E 20 12 90

ML7425A6016-E弹簧复位电动执行器应用 ML7425A6016-E弹簧复位线性阀门执行器用于连续控制,广泛应用于HVAC 领域。 ML7425A6016-E弹簧复位电动执行器技术规格 电器特性: 24Vac±15% 50/60Hz 功率消耗:最大12VA(24Vac 时) 输入信号: 0 ~ 10Vdc 或2 ~ 10Vdc 阀芯推力: 600N 环境温度: -10℃ ~ + 50℃ 储存温度: -40℃ ~ + 70℃ 湿度范围: 5% ~ 95% RH 无结露 保护等级: IP54 认证: UL94-5V 防火 CE 电缆接口:导管连接,执行器壳上1 个开孔 执行器材料:壳:ABS-FR 塑料; 支架:铸铝; 基座:PBTP-FR 塑料 重量: 2.3 kg ML7425A6016-E弹簧复位电动执行器附件 43191679-111 单辅助10KΩ电位计. 43191679-112 单辅助220 Ω电位计. 43191680-105 双辅助开关(仅24 Vac). 43196000-001 高温组件(1/2 to 3 in. 阀门),可扩展温度范围到220℃。

ML7425A6016-E弹簧复位电动执行器PDF资料

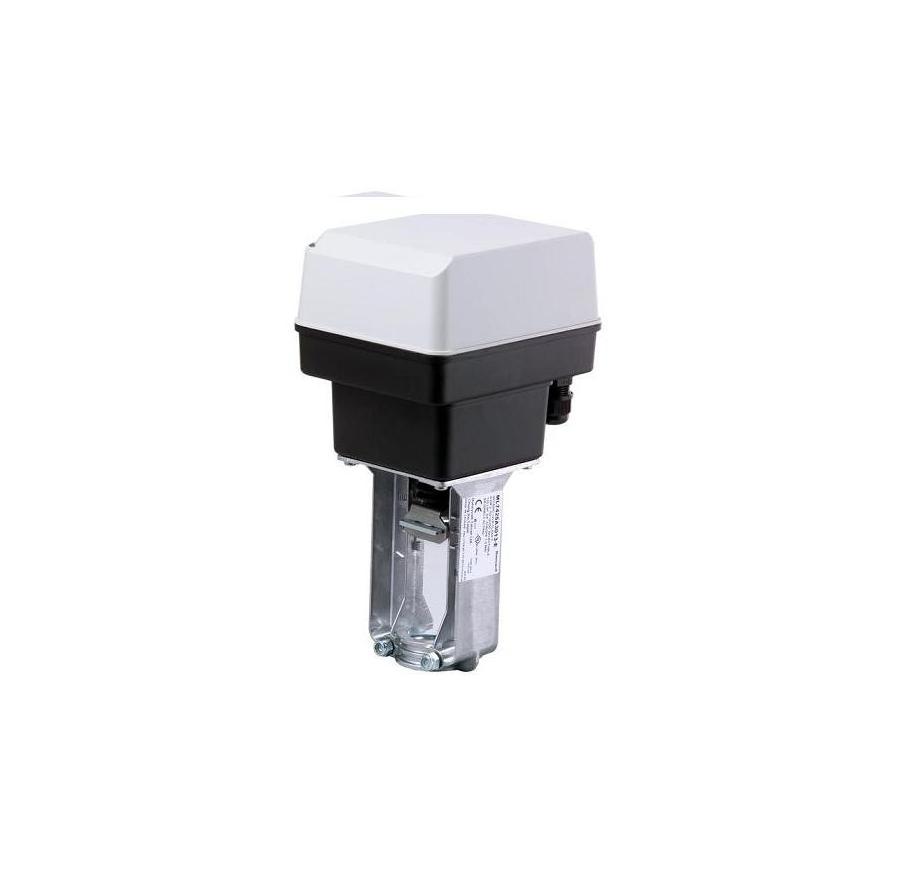

ML7425A6016-E弹簧复位电动执行器图片



ML7425A6016-E电动执行器关断压力表

Type	Valve		1/2 in.	3/4 in.	1 in.	1-1/4 in	1-1/2 in	2 in.	2-1/2 in.	3 in.
Flange	V5011A		ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	28	16
	V3350/3351/3450/3451		ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	21	14
	V5013B,C;V3360/3361/3460/3461		ˉ	ˉ	ˉ	ˉ	ˉ	ˉ	21a	14a
NPT	V5011F,G		150b	150b	150b	150b	77	49	28	16
	V5011H,J		150	150	150	145	ˉ	ˉ	ˉ	ˉ
	V5011N1xxx,V5011N3xxx,V5013N		230	230	163	104	67	37	ˉ	ˉ
	V5011N2xxx		100	100	100	100	67	37	ˉ	ˉ
	V5013F		150	150	150	126	77	49	ˉ	ˉ
a根据进出口不同定义最大压差不同    b在蒸汽领域匹配V5011G时不要超过100psi

ML7425A6016-E弹簧复位电动执行器接线安装
